SYK101 壓力傳感器

SYK101     壓力傳感器

原  理

當管道內氣體或液位壓力達到設定值時，會使開關內傳感壓力元器件(膜片、活塞等)產生變形，觸發內部的微動開關，繼而輸出電信號 。

概   述

SYK10壓力開關具有體積小、產品穩定性好的特點，廣泛應用于石化、化工、鋼鐵廠、輸送管道、制藥廠等領域，是過程控制系統中必不可少的感應器件。

機械參數

• 外殼材質：鑄鋁，環氧涂層
• 環境溫度：-40至70°C
• 介質溫度：-18至70°C
• 測量元件形式：膜片
• 可調整動作點范圍：1.0~34.5 bar
• 動作點精度：0.50%
• 出廠設置動作壓力點：壓力上升到3.5 bar動作超量程工作壓力：103.4 bar
• 耐受壓力：≥17.2 bar
• 外殼材質：鑄鋁，環氧涂層
• 環境溫度：-40至70°C
• 介質溫度：-18至70°C
• 測量元件形式：膜片
• 可調整動作點范圍：1.0~34.5 bar
• 動作點精度：0.50%
• 出廠設置動作壓力點：壓力上升到3.5 bar動作超量程工作壓力：103.4 bar
• 耐受壓力：≥17.2 bar

電氣參數

• 觸點容量：15A,125/250/480VAC,2A24VDC銀觸點(電阻負載)絕緣強度：AC1,500V 50/60Hz 1min
• 接觸電阻：15mΩ以下（初期值）
• 絕緣電阻：最小100MΩ （在DC500V下）

UL認證參數

• 額定電壓/電流：DC125V/0.5A壽命：6000次
• UL/CSA文件號：E502913

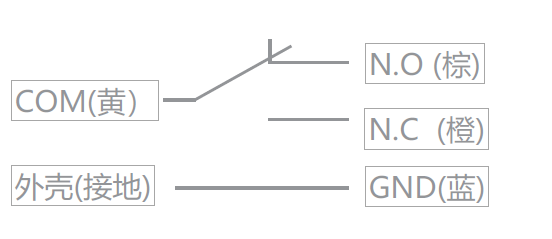

接線示意圖

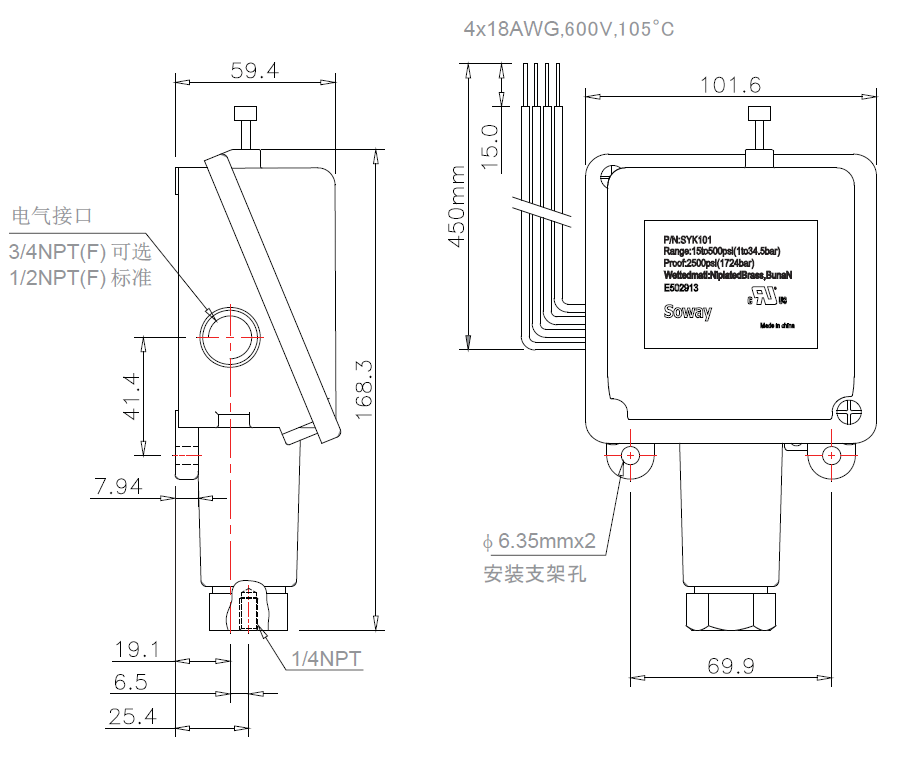

結構尺寸

應用領域
